Светопрозрачные фасады – это ограждающие конструкции из алюминиевых, стальных или стеклокомпозитных профилей с установленными в них пакетами из строительного и архитектурного стекла различных типов. Данные светопрозрачные системы также являются элементами самонесущих или несущих конструкций и предназначены для застекления на фасаде наклонных и вертикальных поверхностей большого размера.
Виды светопрозрачных систем
По типу конструкции
- Стандартные. В фасадах данного типа крепление светопрозрачных элементов осуществляется прижимными планками с эластичным синтетическим уплотнителем. Их монтаж к ригелям и стойкам производится с помощью крепежных винтов (болтов), вкручиваемых в посадочные точки с шагом 250–300 мм.
- Структурные. Фасады этого типа выполняются по принципу создания гладкой сплошной поверхности с минимально заметным членением. Стеклопакеты таких систем монтируются на несущую конструкцию при помощи строительного клея, а стойки и ригели располагаются полностью за плоскостью остекления.
- Псевдоструктурные. В таких фасадах элементы остекления крепятся на стойки и ригели с помощью поворотных зажимных клипс. Эти детали устанавливаются в контурные рамки, которые монтируются по периметру стеклопакета.
По материалу остекления
- Стеклянные. В таких конструкциях для изготовления светопроницаемых элементов используются листы из ударопрочного стекла, составляемые в пакеты для обеспечения шумо- и теплоизоляции. Данный материал позволяет создавать фасады со строгими классическими линиями.
- Полимерные. При создании фасадных систем этого вида в качестве элементов остекления применяются листы или пленка из искусственных полимеров, например, поликарбоната или ETFE (этилена-тетрафторэтилена). Их использование позволяет создавать фасадные светопрозрачные конструкции сложной формы с замысловатыми изгибами.
Этапы проектирования светопрозрачных систем
В рамках проектировочных работ по светопроницаемым фасадам выделяются следующие этапы:
- сбор начальных данных для проектирования конструкции;
- выбор системы профилей;
- осуществление статических расчетов элементов конструкции фасада;
- геодезические замеры и съемка проемов или несущих систем здания;
- разработка документации основных проектных решений (ОПР);
- разработка крепежных узлов элементов фасадной системы, проектирование узлов примыкания;
- выполнение чертежных схем на деталировочные металлические фасадные конструкции.

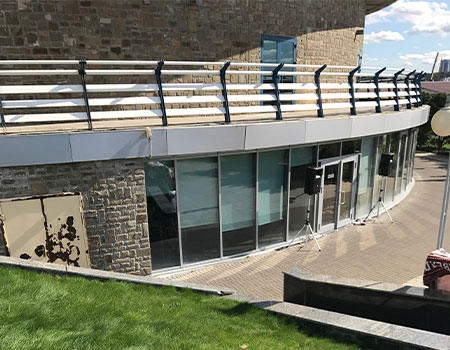

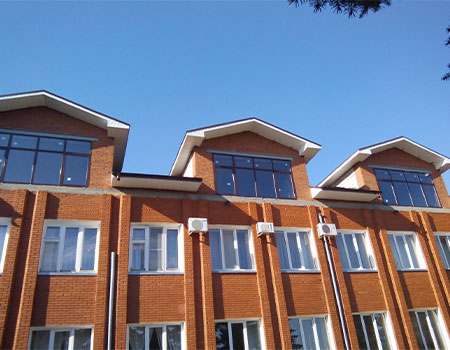

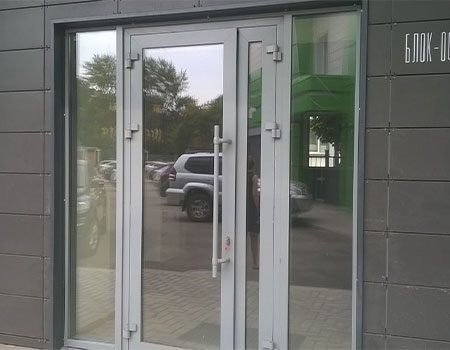

Галерея
